中掘り打撃工法
中掘り工法による一般工法
中掘り最終打撃工法は、既製コンクリートパイルを用いた埋め込み杭工法に分類される中掘り工法です。本工法は、杭の中空部に挿入したスパイラルオーガと掘削ビットにより杭先端地盤を掘削し、掘削残土を杭中空部を通して杭頭部から排出しながら所定深度まで杭の自重または強制圧入により支持層直近深度まで沈設します。その後、ドロップハンマーや油圧ハンマーで杭頭部を打撃することによって支持力を発現させる工法です。
※認定工法につきましては工法開発会社の管理のもとでの施工となります。

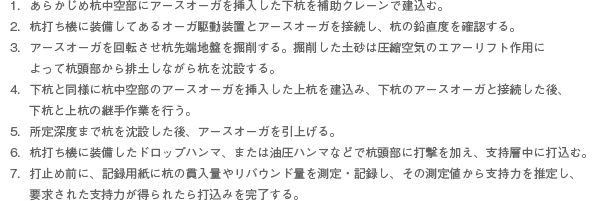

施工図
特長
- 標準的な中掘り工法
- 建設省住宅局建築指導課平成5年7月監修の工法です。
- 支持力の確認が可能な工法
- 支持力は杭頭部を打撃することによって発現されるため、貫入量Sやリバウンド量Kから動的支持力算定式によって杭1本ごとの支持力が確認できます。
- 残土量が少ない
- 掘削・沈設に泥水を用いないため、残土量を大幅に削減できます。
- 施工精度の向上
- 杭自体がケーシングとした中掘り工法の採用により、長尺杭の施工に適し、かつ鉛直精度及び水平精度とも大幅に向上。
- 短時間ではあるが振動・騒音が発生する
- 支持力は打撃工法と同様にドロップハンマーや油圧ハンマーで発現されるため、短時間ではあるが振動・騒音が発生します。

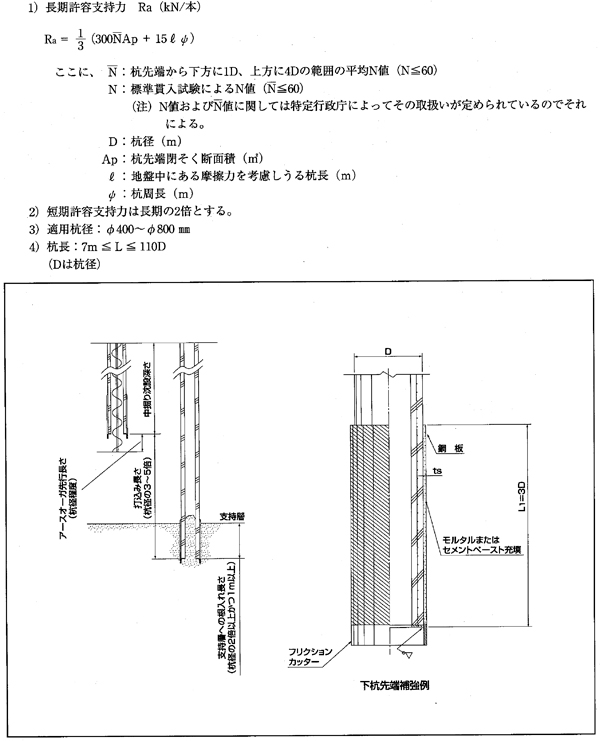

支持力計算式
適合条件
| 適応杭径 | 適応地盤 | 適応施工長 |
|---|---|---|
| φ450～φ800 | 砂質地盤 | 杭施工地盤面-70m |
| 礫質地盤 | 杭施工地盤面-70m | |
| 粘土質地盤(硬質) | 杭施工地盤面-70m |
デｰタダウンロｰド
| 基礎工法 諸条件選定表 |  |
|---|---|
| 杭工事の標準作業ヤード | |
| 材料及び資機材搬送計画 | |
