一般工法

プレボーリング併用打撃工法

杭の打撃貫入に油圧ハンマーを用いた一般工法

プレボーリング併用打撃工法は既製コンクリートパイルを用いた打ち込み工法の一種です。打撃回数や騒音・振動を低減する目的で支持層手前までプレボーリングを行い、その後、油圧ハンマーで支持力発現深度まで打撃貫入する工法です。

※認定工法につきましては工法開発会社の管理のもとでの施工となります。

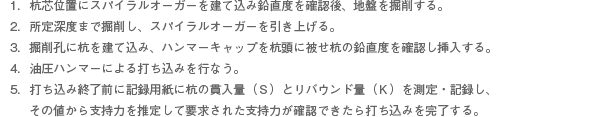

施工図
施工図施工図
特長
標準的な工法です
国土交通省告示第1113号に規定される工法です。
信頼性が高い
打撃時に測定記録される1打撃当たりの貫入量やリバウンド量から、杭の支持力を客観的に確認できる信頼性の高い工法です。
経済性が高い
使用機械が少なく経済性が高い工法です。
騒音・振動
打撃貫入による支持力発現のため、騒音・振動が発生します。

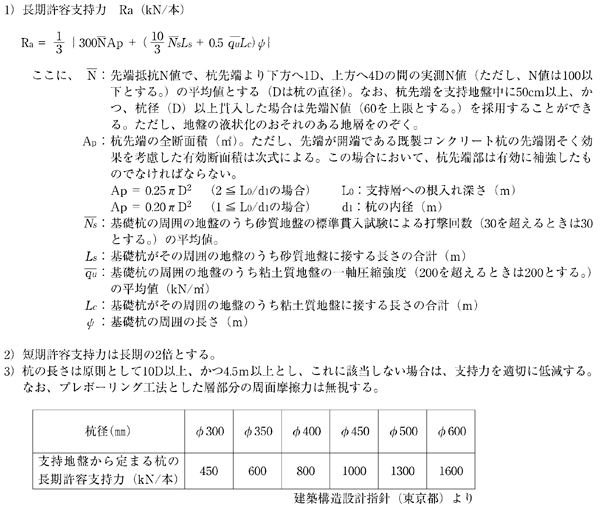

支持力計算式
施工図
適合条件
国土交通省告示 適応杭径 適応地盤 適応施工長
第1113号 φ300~φ800 砂質地盤 杭施工地盤面-60m
礫質地盤 杭施工地盤面-60m
粘土質地盤 杭施工地盤面-60m
