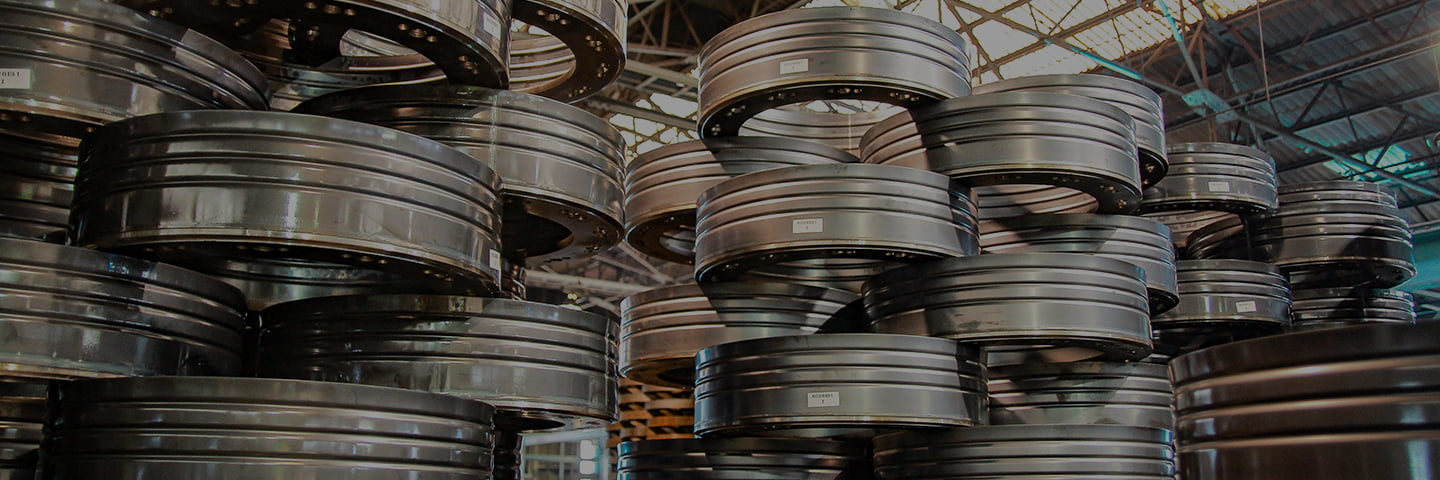

パイル用端面金具END-PLATES FOR PILES

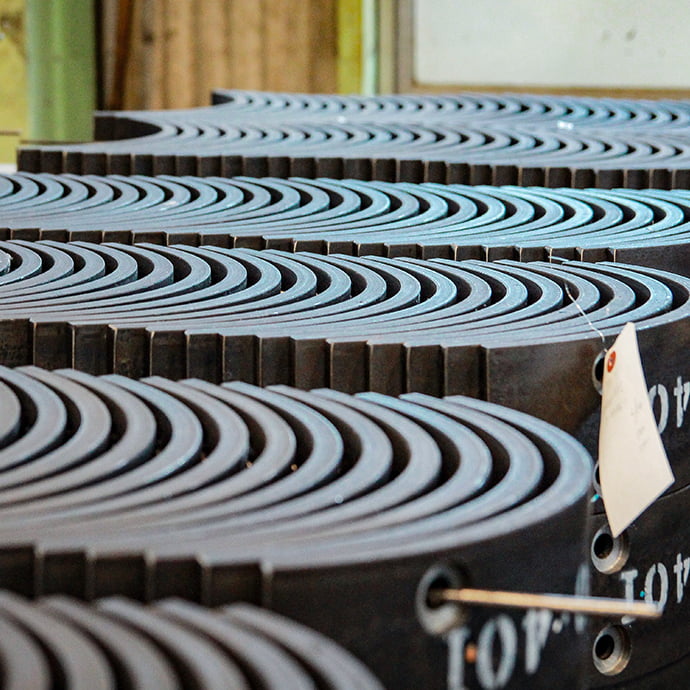

接続プレート
溶接不要で強靭かつ安全な施工
無溶接金具を接続ボルトを使用して嵌合する、TPジョイントに欠かせない部分品の一つです。曲げ、せん断、引張において溶接金具と同等の性能を有しており、簡便な施工と同時に確かな強度を保証しています。トルク管理により特殊技能者を必要としないことも大きなメリットです。
特徴
- プレートを3分割して軽量化することで、施工時の取り扱いを容易にしています。
- 接続ボルトの締め付けはトルクレンチを使用し、特殊な工具及び特殊な技能者を必要としないため、施工管理が容易です。
- （一財）土木研究センターの建設技術審査証明を取得したことで、土木の分野でも施工が可能となります
用途例

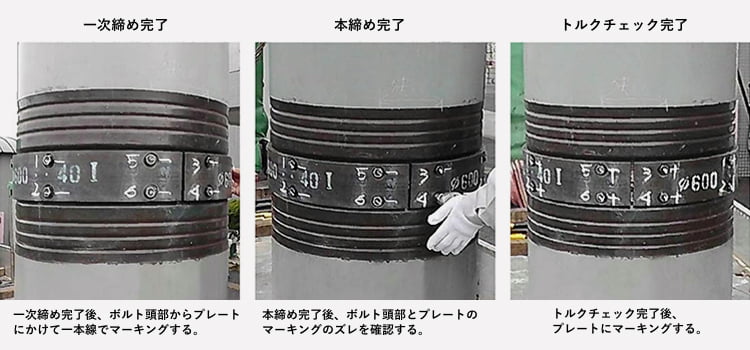

施工例

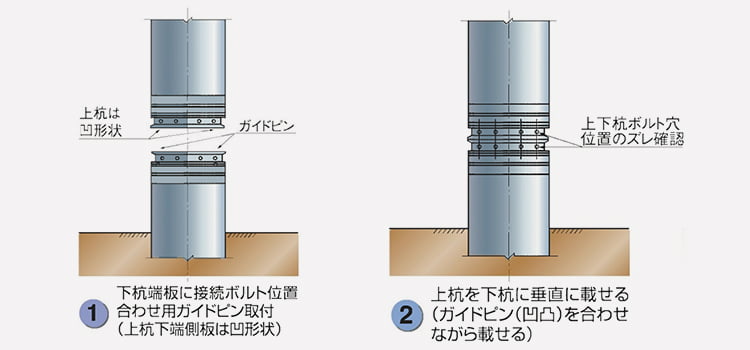

施工手順①②

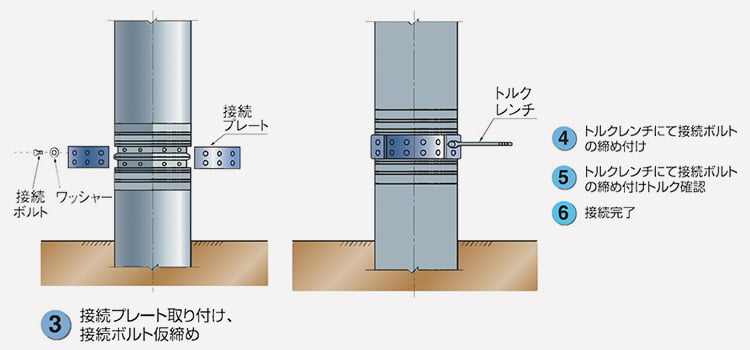

施工手順③~⑥
